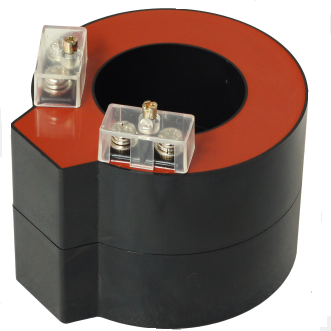

产品介绍

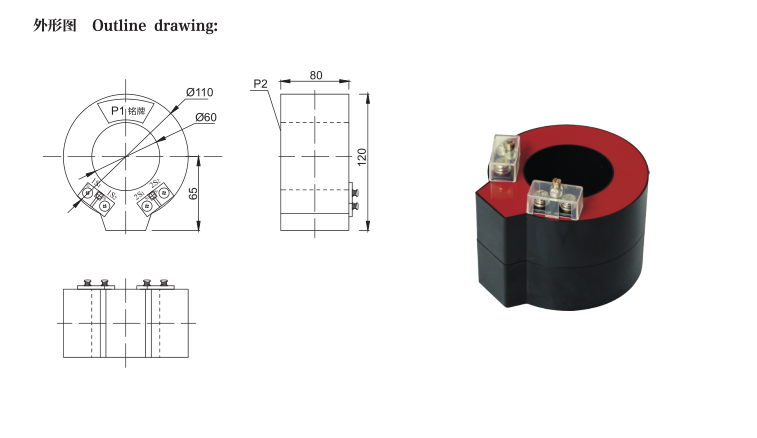

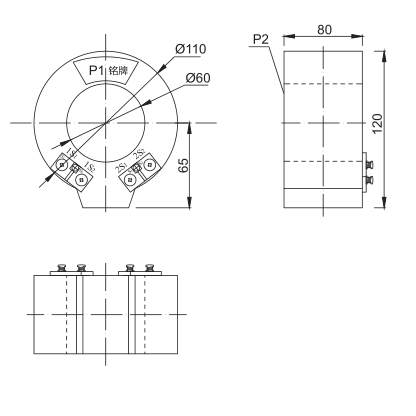

产品规格尺寸：Ф110×Ф60×H80
额定二次电流：5A或1A
技术参数:
产品类别 | 测量电流互感器 | 保护电流互感器 | 双绕组电流互感器 | ||||||||
额定一次电流(A) | 准确级及额定负载 | 准确级及额定负载 | 准确级及额定负载 | ||||||||
0.2S | 0.2 | 0.5S | 0.5 | 10P20 | 10P15 | 10P10 | 0.2(0.5)/10P10(10P5) | ||||
0.2 | 0.5 | 10P10 | 10P5 | ||||||||
50 | 2.5 | 2.5 | 1.5 | 1.5 | 1.5 | ||||||
75 | 2.5 | 3.75 | 1.5 | 1.5 | 1.5 | 2.5 | |||||
100 | 1.5 | 1.5 | 5 | 7.5 | 1.5 | 2.5 | 2.5 | 1.5 | 3.75 | ||
200 | 5 | 7.5 | 10 | 10 | 2.5 | 3.75 | 5 | 2.5 | 5 | 3.75 | 7.5 |
300 | 7.5 | 10 | 12.5 | 15 | 3.75 | 5 | 7.5 | 5 | 5 | 5 | 10 |
400 | 10 | 15 | 15 | 15 | 5 | 7.5 | 10 | 7.5 | 7.5 | 5 | 10 |
500 | 10 | 15 | 15 | 15 | 7.5 | 10 | 15 | 7.5 | 7.5 | 7.5 | 15 |
600 | 15 | 15 | 15 | 15 | 7.5 | 10 | 15 | 10 | 10 | 10 | 20 |
