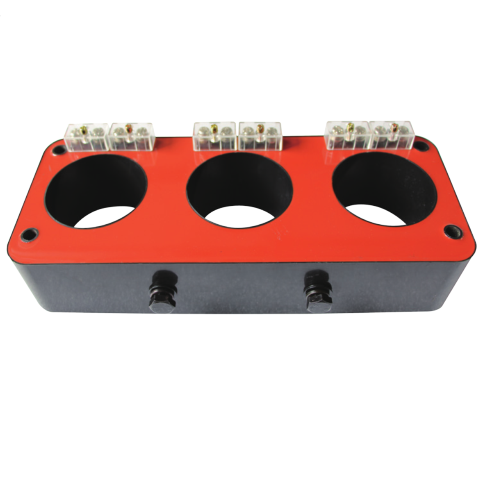

LSY1-10三相一体式电流互感器
产品型号
LSY1-10
产品规格
L107×Ф77×H65
产品分类
三相一体式电流互感器
额定二次电流
5A或1A
我要定制
免费咨询热线400-666-5640
资料下载
点击下载
点击下载
产品介绍

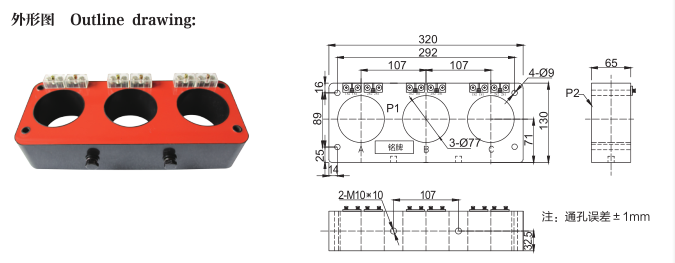

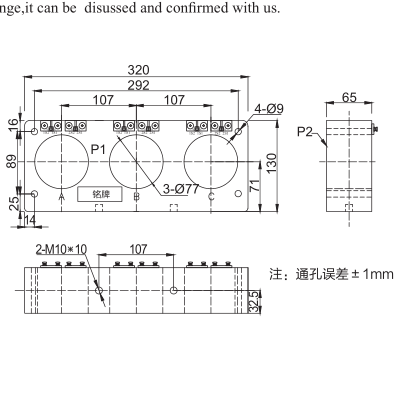

产品规格尺寸：L107×Ф77×H65
额定二次电流：5A或1A
技术参数:
组合方式1：ABC三相组合（测量、保护、测量+保护）
产品类别 | 测量电流互感器 | 保护电流互感器 | 双绕组电流互感器 | |||
额定一次电流(A) | 准确级及额定负载（VA） | 准确级及额定负载（VA） | 准确级及额定负载（VA） | |||
0.5 | 1.0 | 10P10 | 10P5 | 0.5/10P10 | 0.5/10P5 | |
100 | 2.5 | 5 | 1.5 | 2.5 | ||
200 | 5 | 7.5 | 1.5 | 3.75 | 2.5/2.5 | |
300 | 7.5 | 10 | 2.5 | 5 | 2.5/1.5 | 2.5/3.75 |
400 | 10 | 12.5 | 3.75 | 7.5 | 2.5/2.5 | 2.5/5 |
500 | 10 | 15 | 5 | 10 | 3.75/2.5 | 3.75/5 |
600 | 15 | 20 | 5 | 10 | 5/5 | 5/7.5 |
组合方式2：ABCO三相零序组合（测量+零序、保护+零序)
产品类别 | 测量电流互感器 | 保护电流互感器 | ||
额定一次电流(A) | 准确级及额定负载（VA） | 准确级及额定负载（VA） | ||
0.5 | 1.0 | 10P10 | 10P5 | |
100 | 1.5 | |||
200 | 1.5 | 1.5 | ||
300 | 2.5 | 2.5 | ||
400 | 2.5 | 1.5 | 2.5 | |
500 | 3.75 | 1.5 | 3.75 | |
600 | 5 | 2.5 | 5 | |
零序：额定电流比 I1/I2 | 准确级及额定负载（VA） | 准确级及额定负载（VA） | ||
0.5 | 3 | 10P10 | 10P5 | |
20/1 | 0.5 | |||
100/1 | 1 | 0.5 | 1.5 | |
100/5 | 1.5 | 1.5 | ||
