产品介绍

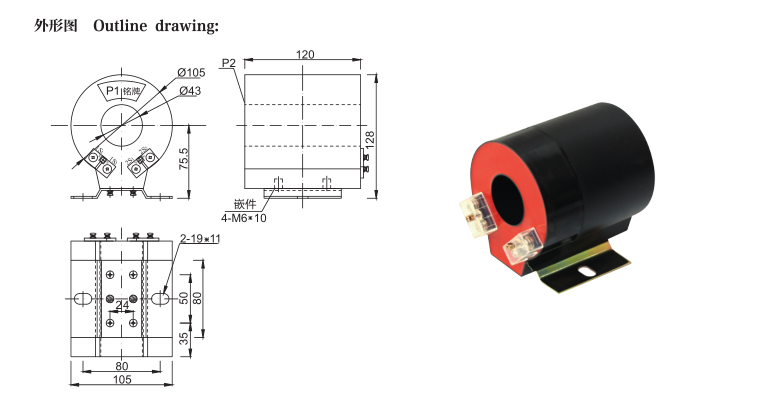

产品规格尺寸：Ф105×Ф43×H120
额定二次电流：5A或1A
技术参数:
产品类别 | 测量电流互感器 | 保护电流互感器 | 双绕组电流互感器 | |||||||
额定一次电流(A) | 准确级及额定负载（VA） | 准确级及额定负载（VA） | 准确级及额定负载（VA） | |||||||
0.2S | 0.2 | 0.5 | 10P20 | 10P15 | 10P10 | 0.2(0.5)/10P15(10P10) | ||||
0.2 | 0.5 | 10P15 | 10P10 | |||||||
30 | 3.75 | |||||||||
50 | 1.5 | 5 | 1.5 | 1.5 | 1 | |||||
75 | 2.5 | 3.75 | 5 | 2.5 | 2.5 | 1.5 | ||||
100 | 3.75 | 5 | 7.5 | 2.5 | 2.5 | 2.5 | 2.5 | 5 | 1.5 | 2 |
150 | 5 | 7.5 | 10 | 2.5 | 3.75 | 3.75 | 3.75 | 5 | 1.5 | 2.5 |
200 | 7.5 | 10 | 12.5 | 5 | 5 | 5 | 5 | 10 | 2.5 | 3.75 |
300 | 10 | 12.5 | 15 | 5 | 7.5 | 7.5 | 7.5 | 12.5 | 2.5 | 5 |
400 | 12.5 | 15 | 15 | 7.5 | 10 | 15 | 7.5 | 15 | 3.75 | 5 |
500 | 15 | 15 | 15 | 7.5 | 10 | 15 | 10 | 15 | 5 | 7.5 |
600 | 15 | 15 | 15 | 10 | 15 | 20 | 10 | 15 | 7.5 | 10 |
注：如用户要求的参数超出上表范围，可与我司协商后确定。
