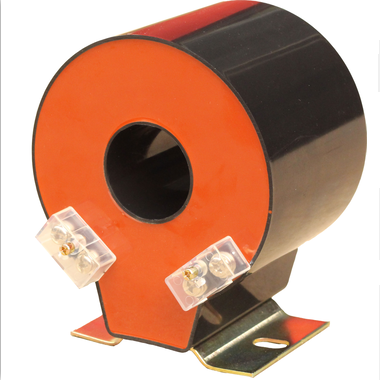

产品介绍

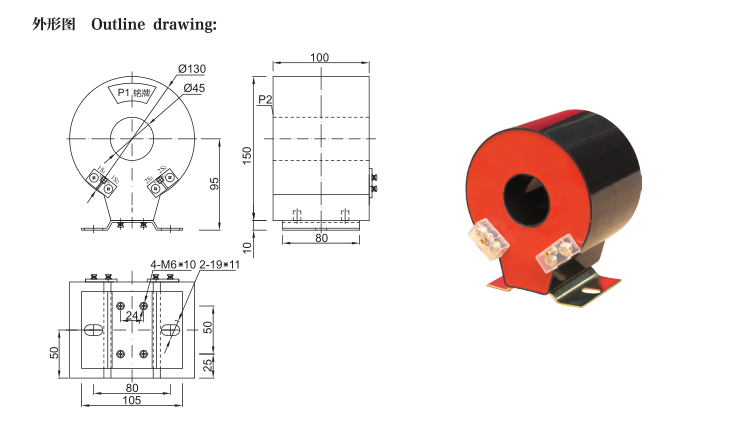

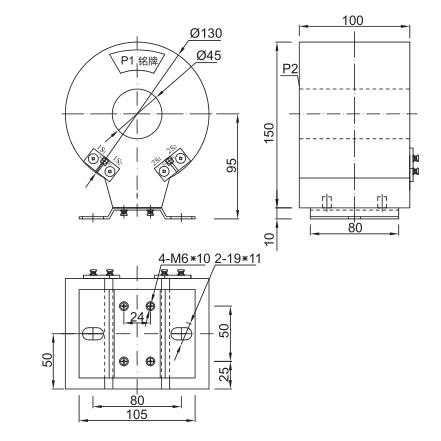

产品规格尺寸：Ф130×Ф45×H100
额定二次电流：5A或1A
技术参数:
产品类别 | 测量电流互感器 | 保护电流互感器 | 双绕组电流互感器 | ||||||||
额定一次电流(A) | 准确级及额定负载 | 准确级及额定负载 | 准确级及额定负载 | ||||||||
0.2S | 0.2 | 0.5S | 0.5 | 10P20 | 10P15 | 10P10 | 0.2(0.5)/10P20(10P10) | ||||
0.2 | 0.5 | 10P20 | 10P10 | ||||||||
30 | 2.5 | 3.75 | 1.5 | 2.5 | 1.5 | 1.5 | |||||
50 | 1.5 | 2.5 | 3.75 | 5 | 1.5 | 2.5 | 3.75 | 2.5 | 2.5 | ||
75 | 2.5 | 3.75 | 7.5 | 7.5 | 2.5 | 3.75 | 5 | 3.75 | 1.5 | 3.75 | |
100 | 5 | 7.5 | 10 | 10 | 3.75 | 5 | 7.5 | 2.5 | 5 | 2.5 | 5 |
200 | 10 | 15 | 20 | 20 | 7.5 | 10 | 15 | 3.75 | 7.5 | 5 | 10 |
300 | 20 | 20 | 25 | 25 | 10 | 15 | 25 | 5 | 10 | 7.5 | 10 |
400 | 25 | 30 | 30 | 30 | 15 | 20 | 30 | 7.5 | 12.5 | 10 | 15 |
500 | 30 | 30 | 30 | 30 | 20 | 25 | 40 | 10 | 15 | 10 | 15 |
600 | 30 | 30 | 30 | 30 | 25 | 30 | 50 | 15 | 15 | 15 | 20 |
注：如用户要求的参数超出上表范围，可与我司协商后确定。
